R-SSI4

Module: 4 inputs, SSI

R-SSI4

Module: 4 inputs, SSI

Caratteristiche principali
  • Ingressi per dispositivi con interfaccia SSI
  • Indicazione di posizione e velocità
  • Configurazione software degli ingressi
Trova un rivenditore vicino a te

Specifiche tecniche

Panoramica

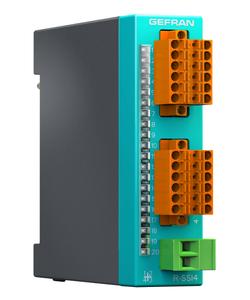

R-SSI4 è un modulo con 4 canali SSI optoisolati.

Per ogni canale è possibile:
– programmare il modo di funzionamento: frequenza del clock SSI in uscita (da 10kHz a 2MHz),
numero di bit di trasmissione (24, 25 o 32) e codifica del dato in ingresso (binario o Gray)

Ogni canale dispone di:
– 2 morsetti per il segnale di DATA
– 2 morsetti per il segnale di CLOCK
– 2 morsetti per l’alimentazione del sensore
– 2 led di segnalazione dello stato degli ingressi e delle uscite

Sono disponibili 2 connettori push-in 12 poli per il cablaggio dei 4 canali.
Il modulo (alimentato esternamente da apposito connettore frontale) fornisce lʼalimentazione sui singoli connettori.
R-SSI4 si installa sui back-plane della serie R-BUS(x) dai q

  • 4 ingressi SSI 24, 25 e 32 bit
  • i canali sono indipendentemente configurabili via software:
    • frequenza del clock SSI da 10kHz a 2MHz
    • numero di bit del dato a 24, 25 e 32bit
    • codifica del dato come binario e Gray
    • diagnostica di interruzione collegamento con il sensore abilitabile o disabilitabile
  • isolamento ingressi: >2KV
  • sovratensione sugli ingressi per 1ms: massimo 1kV
  • Alimentazione del modulo: via backplane R-BUS(x) 3.3V

Diagnostica

  • Led giallo presenza alimentazione 24V esterni
  • Led verdi stato CLOCK e DATA
  • Led rosso FAIL, modulo in errore

Alimentazione Sensori
8÷32Vcc ± 25% 500mA max. esterno (da fornire sugli appositi morsetti frontali). Lʼalimentazione é distribuita internamente ai 4 canali ed é configurabile a +5V oppure alla tensione applicata esternamente
